產品特點

●  設計先進

色譜儀采用一體化的整機結構設計，操作和檢修方便，抗干擾性強，精度高，適應現代石油化工“集散控制系統”對儀表的要求。

色譜儀采用本體防爆設計，電氣腔采用正壓吹掃防爆控制系統，柱箱配置防爆熱吹風、防爆檢測器、防爆轉化爐等，符合化工安全生產的Zone1區需求。

●  配置靈活

色譜儀能單通道多流路串行分析和多流路多通道的并行分析，并行分析的流路互不干擾，獨立運行，滿足各種復雜分析應用需求。

恒溫加熱爐的恒溫精度為±0.1℃或±0.02℃（可選），可選配高靈敏度和高穩定性的TCD、FID、FPD、DID檢測器，分析精度高，滿足工業流程樣品的分析要求。

色譜柱系統可配置毛細柱、填充柱等。色譜柱系統可配置柱診斷技術，通過可視化監測組分的分離狀態，實現色譜柱分離效果的診斷。

●  控制系統先進

色譜儀的電氣控制采用了微型計算機技術，控制功能、控制精度、數據的處理功能、處理精度等更優異。

具有10.4”LCD彩色帶觸摸功能顯示屏和簡潔操作布局，具有全中文（或英文）操作界面，菜單操作簡明，用戶可容易地修改或編輯分析參數，顯示和存儲色譜圖、測量結果及分析參數。在線幫助、現場編程等功能。

具有色譜儀出峰自動跟蹤功能，可以自動修正開關門時間，避免錯誤測量。

具有豐富的色譜峰處理功能，除可以對一般的色譜峰進行峰值計算和峰面積積分外，還具有基線的自動補償、峰綜合鑒別、自動調零、自動標定等功能。這些功能有效的擴展了儀表的適用范圍。

色譜儀提供豐富的接口，包括4-20MA、串行通訊接口或網絡接口等，可向上位計算機或計算機控制系統DCS傳送儀表的狀態參數和測量數據，同時可實現通過上位計算機或DCS實現對儀表的操作控制。

●  高性能配件

閥門：

采樣閥采用高品質滑閥或轉子閥或氣動膜片閥，滑閥耐壓45psig（300kpa）無泄漏。最高使用溫度達180℃，單手即可實現閥瓣的更換。

檢測器：

TCD檢測器測量元件為高靈敏度半導體熱敏電阻，實現超低濃度測量，使用壽命不受載氣影響，其檢測下限可低至10ppm；TCD檢測器配置自動橋流檢測保護功能，當TCD檢測器失去載氣保護時，自動關閉檢測器，保證檢測器不會損壞。

FID檢測器適用于碳氫化合物的測量，其檢測下限可低至0.1ppm，同時可選配甲烷化器（甲烷轉化裝置），用于CO、CO2的微量測量；FID 帶尾吹及稀釋功能,稀釋氣可選用氮氣等載氣，帶火焰燃燒判斷功能、熄滅后自動點火功能。根據測量需求，可配置催化燃燒式空氣凈純化器。

FPD檢測器適用于硫、磷化合物的測量，其檢測下限可低至10ppb，無需采用硫滲透管。帶火焰燃燒判斷功能、熄滅后自動點火功能。根據測量需求，可配置催化燃燒式空氣純化器。

DID檢測器用于永久氣體（N2、O2、Ar等）的ppm級測量，用于各種特種氣體的純度測量。

色譜柱：

MGC5000采用填充柱或者毛細柱，根據實際應用而定，保證分析的可靠、穩定。

柱診斷技術：分離狀態可視化，可監測判斷色譜柱分離效果。

●  控制系統先進

MGC5000過程氣相色譜儀可通過有線或無線連接與上位PC機通訊，具有遠程維護的功能。

技術參數

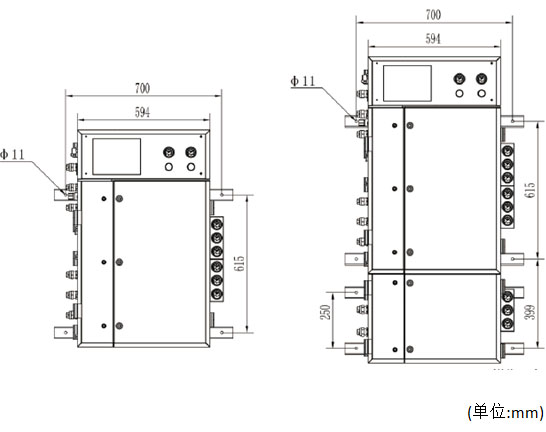

設計圖

說明：本說明中的內容及圖紙，只是用于本產品的介紹，如有改動恕不另行通知，資料解釋請咨詢公司。

應用領域

●  石油化工行業氣體分析；

●  煤化工行業氣體分析；

●  天然氣行業氣體分析；

●  環保行業氣體分析；

●  冶金行業氣體分析；

●  更多……。
